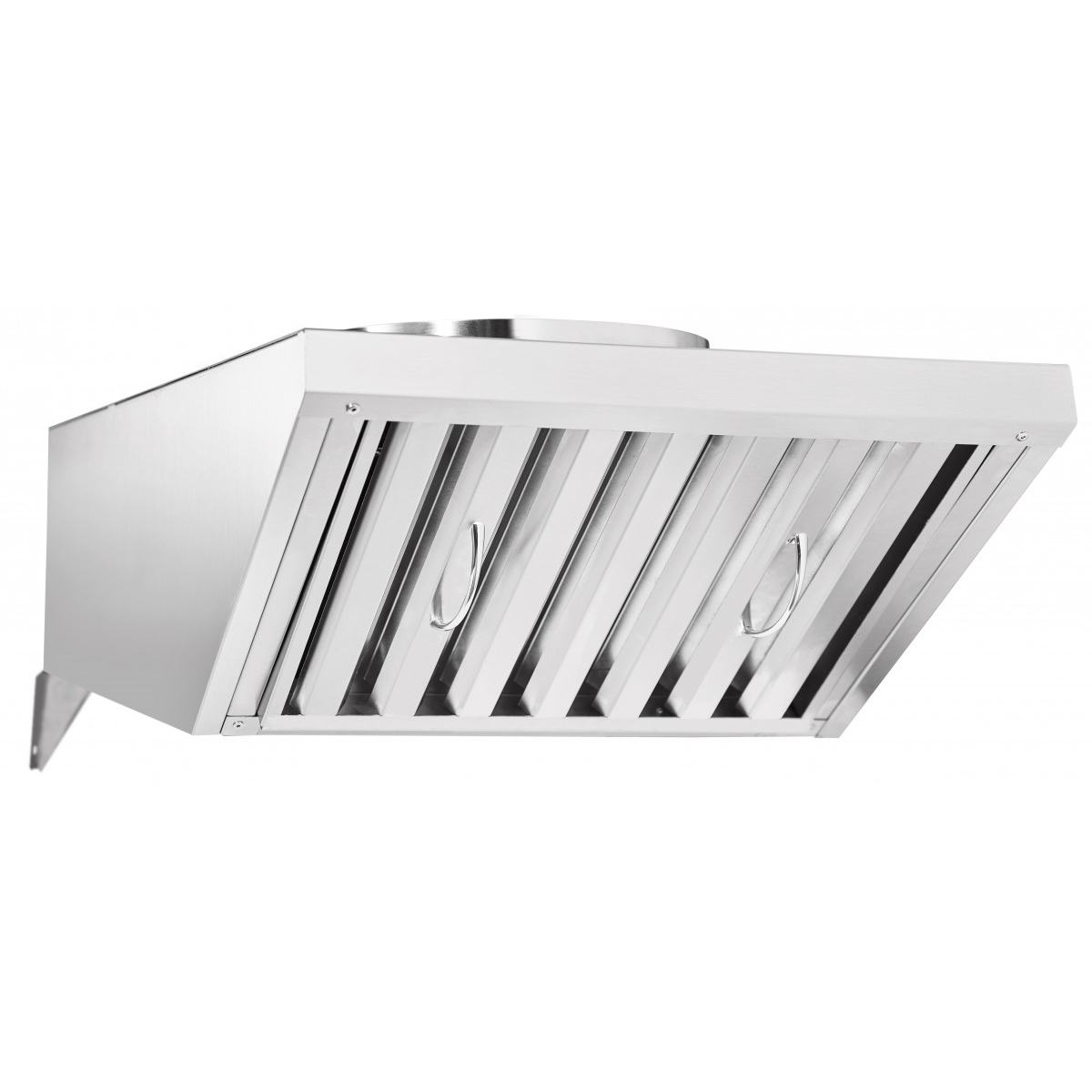

Зонт вытяжной встраиваемый Abat ЗВВ-600

Зонт вытяжной встраиваемый ЗВВ-600 для пароконвектомата ПКА-6-1/3П используется для очистки воздуха от аэрозолей жира, масла, водяного пара и устанавливается в системе вытяжной вентиляции с выносным или встроенным вентилятором на объектах общественного питания. Диаметр отводящей трубы и дымохода должны быть не менее 270 мм.

Зонт ЗВВ-600 предназначен для установки на мини-пароконвектомат ПКА-6-1/3П и состоит из трёх основных частей: корпуса, съёмного лабиринтного фильтра и осевого вентилятора. Подсоединяется к пароконвектомату с помощью кабеля питания (1,8 м с заземлением) и фиксируется с помощью уголков и болтов М5 к задней стенке пароконвектомата (предварительно нужно совместить трубки вывода пара с отверстиями в ванне зонта).

Принцип действия: разогретый воздух, насыщенный парами масла, жира и воды, всасывается осевым вентилятором в зонт, проходит через лабиринтные фильтры и удаляется из помещения очищенным. При ударе о стенки фильтра, имеющего лабиринтную структуру, пары масла, жира и воды, содержащиеся в воздухе, конденсируются на фильтре благодаря температурному перепаду и стекают в герметичную ванну — жиросборник — расположенную в корпусе зонта. Ванна зонта имеет сливную трубку с резьбой G 1/2'', к которой необходимо подсоединить шаровой кран для слива жидкости.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Совместимое изделие: ПКА-6-1/3П
Установленный номинальный ток электродвигателя вентилятора, А, (мощность, Вт), не более: 0,85 (120)
Установленный номинальный ток суммарный, А, (мощность, Вт), не более: 0,85 (120)
Номинальная суммарная мощность, Вт: 120
Номинальное напряжение, В: 230
Пароконденсатор: нет
Тип фильтра: лабиринтный
Воздухопроизводительность, м³/ч: 1400
Скорость движения воздуха в рабочей зоне зонта, м/с: 0,4
Количество установленных вентиляторов, шт.: 1
Количество установленных лабиринтных фильтров, шт.: 1

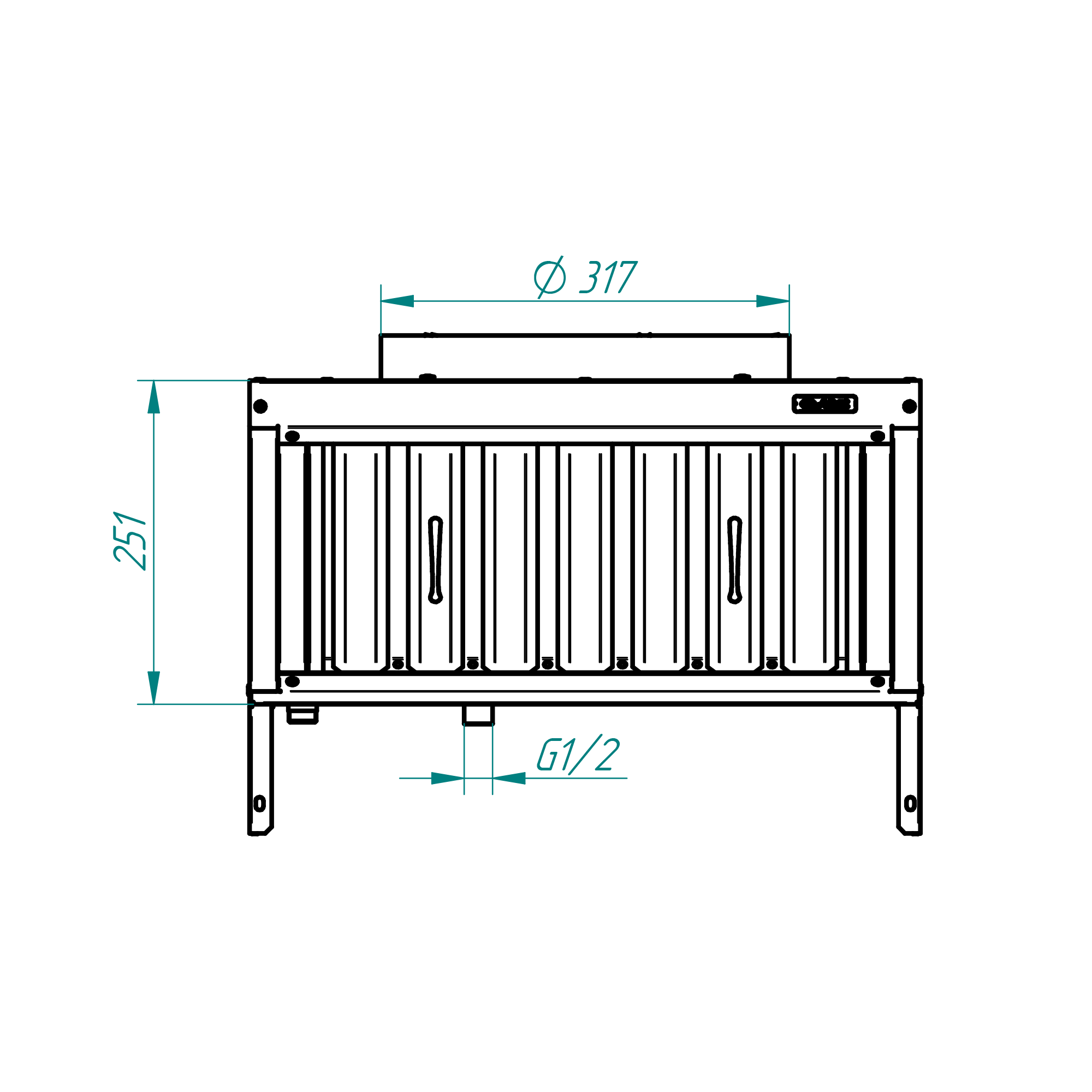

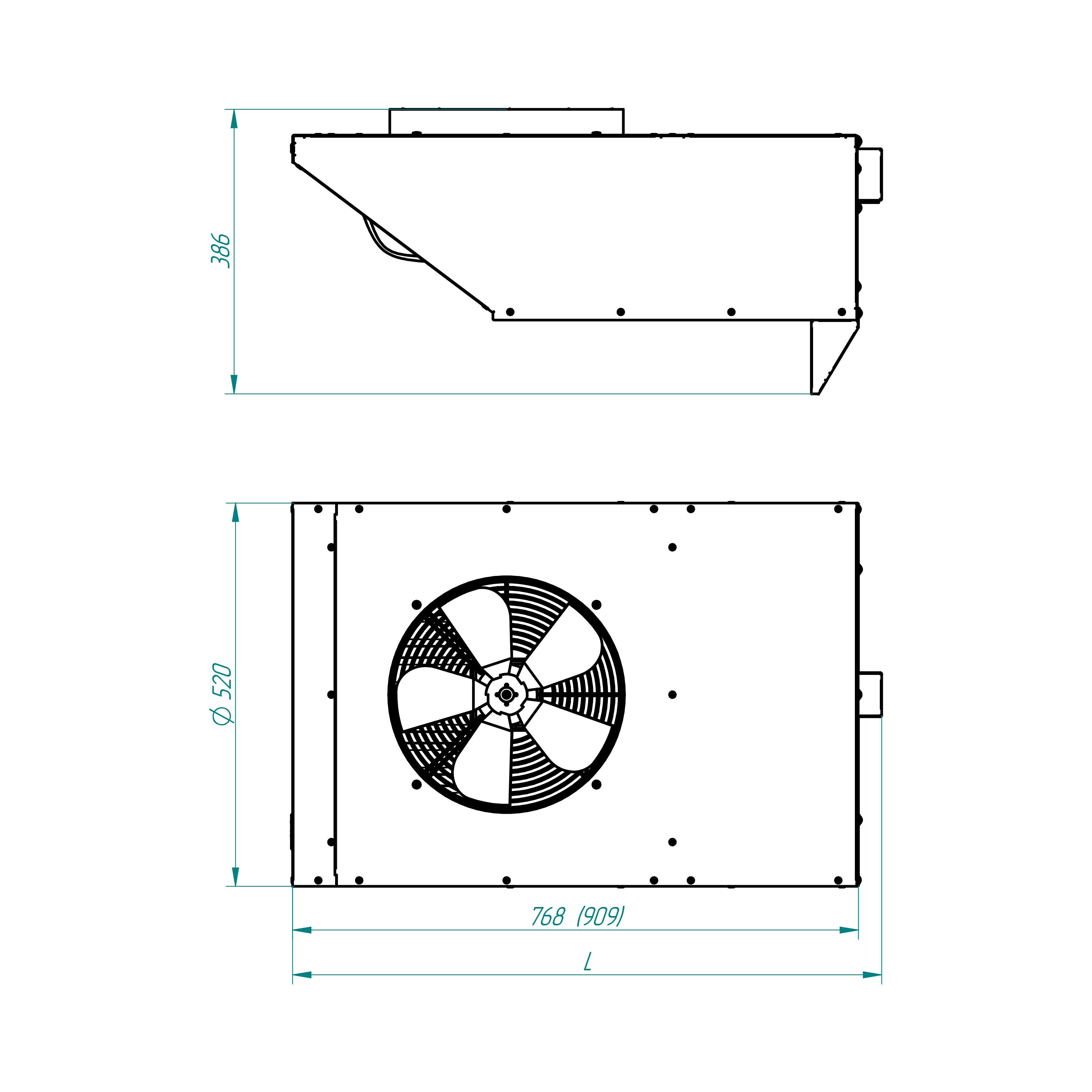

Габаритные размеры, мм: 520×800×251(386)
Масса, кг: 18,5
Артикул: 21000080608
