Зонт вытяжной встраиваемый Abat ЗВВ-6-6/4

Зонт вытяжной встраиваемый ЗВВ-6-6/4 для конвекционных печей типа КЭП-6 используется для очистки воздуха от аэрозолей жира, масла, водяного пара и устанавливается в системе вытяжной вентиляции с выносным или встроенным вентилятором на объектах общественного питания. Диаметр отводящей трубы и дымохода должны быть не менее 270 мм.

Зонт ЗВВ-6-6/4 предназначен для установки на конвекционную печь типа КЭП-6 и состоит из трёх основных частей: корпуса, съёмных лабиринтных фильтров и осевого вентилятора. Подсоединяется к конвекционной печи с помощью кабеля питания (2 м, с заземлением) и фиксируется с помощью винтов М5 к крыше конвекционной печи (предварительно нужно совместить трубки вывода пара с отверстиями в ванне зонта).

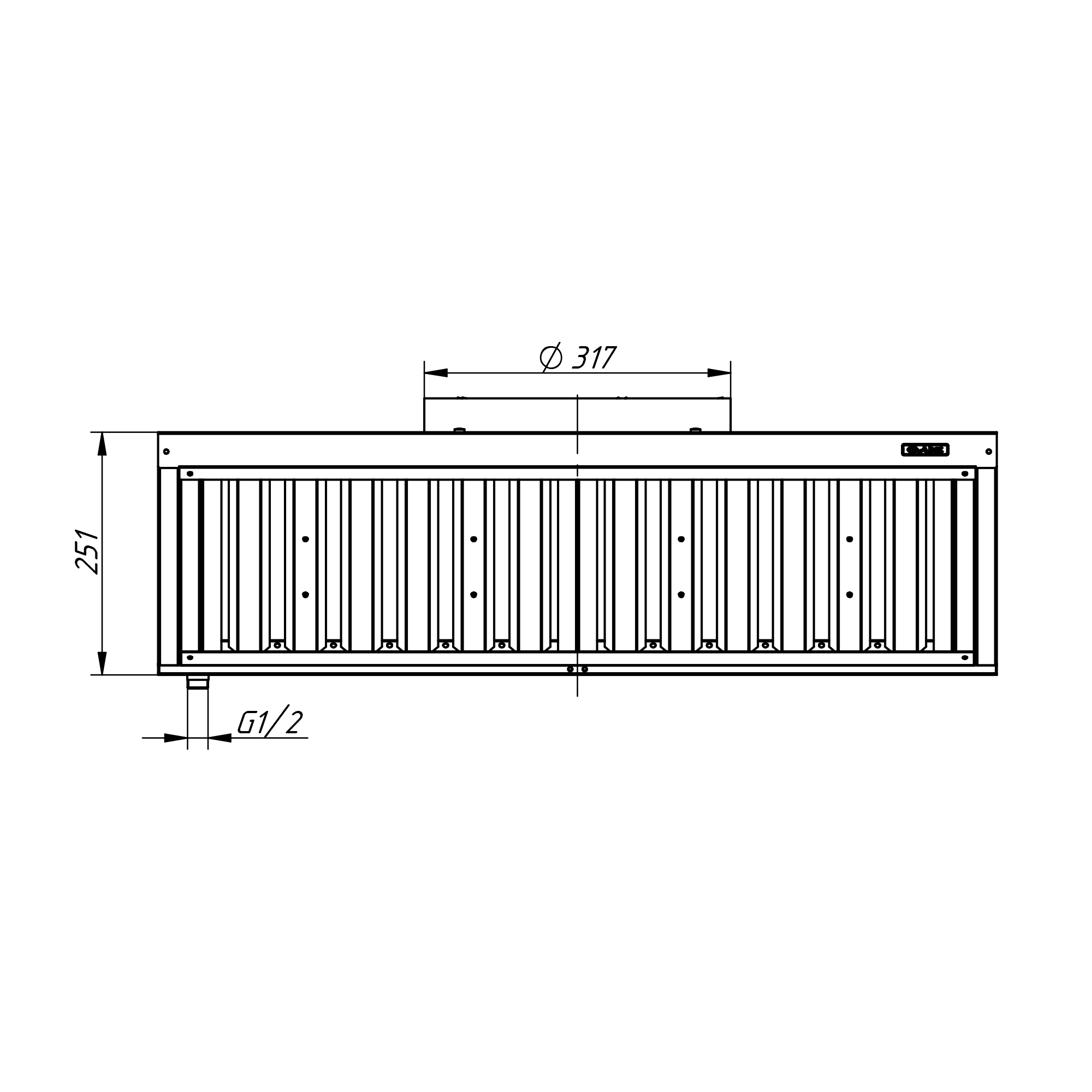

Принцип действия: разогретый воздух, насыщенный парами масла, жира и воды, всасывается осевым вентилятором в зонт, проходит через лабиринтные фильтры и удаляется из помещения очищенным. При ударе о стенки фильтра, имеющего лабиринтную структуру, пары масла, жира и воды, содержащиеся в воздухе, конденсируются на фильтре благодаря температурному перепаду и стекают в герметичную ванну — жиросборник — расположенную в корпусе зонта. Ванна зонта имеет сливную трубку с резьбой G 1/2'', к которой необходимо подсоединить шаровой кран для слива жидкости.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Совместимое изделие: КЭП-6
Установленный номинальный ток электродвигателя вентилятора, А, (мощность, Вт), не более: 0,85 (120)
Установленный номинальный ток суммарный, А, (мощность, Вт), не более: 0,85 (120)
Номинальная суммарная мощность, Вт: 120
Номинальное напряжение, В: 230
Пароконденсатор: нет
Тип фильтра: лабиринтный
Воздухопроизводительность, м³/ч: 1400
Скорость движения воздуха в рабочей зоне зонта, м/с: 0,4
Количество установленных вентиляторов, шт.: 1
Количество установленных лабиринтных фильтров, шт.: 2

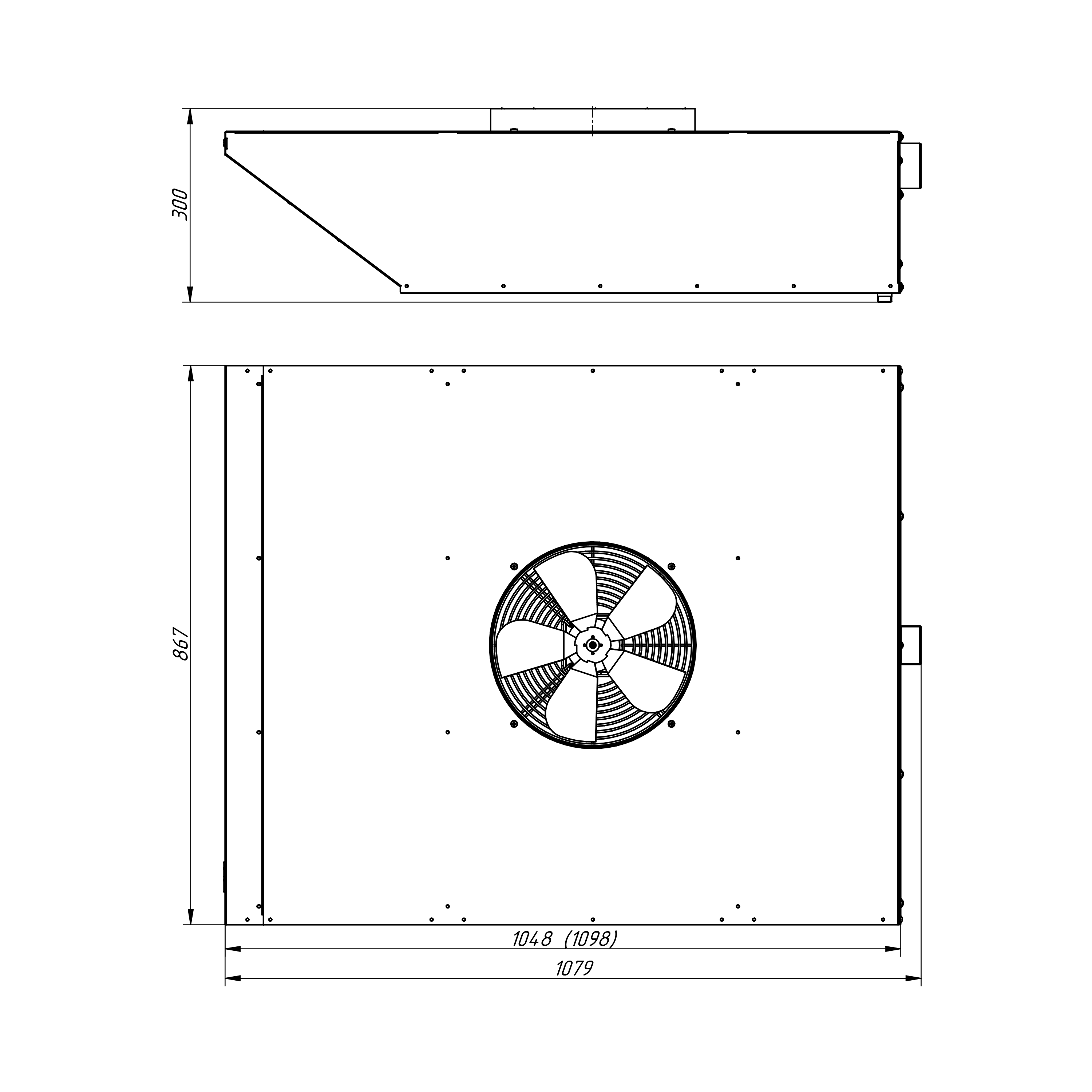

Габаритные размеры, мм: 867×1079×251(300)
Масса, кг: 29
Артикул: 21000080803
